1390S
Descripción del Producto
Modelo: | 1390S |
Tipo láser | Tubo láser de CO2 sellado |
Tamaño de la máquina | 2000*1680*1160 mm |
N.Weight | 480 kgs |
Potencia láser | 100W/130W/150W/240W |
Modo de transmisión | Servo + tornillo de pelota |
Velocidad de grabado | 1-60,000 mm/min |
Precisión de la posición | ≤ ± 0.01 mm |
Carácter mínimo | Personaje chino 1.5 mm, Inglés 1 mm |
Área de trabajo xy | 1300 mm*900 mm |
Modo de enfriamiento | Sistema de enfriamiento y protección de agua |
Mesa de trabajo | Cuchilla de cuchillo o panal |
Ambiente de trabajo | Temperatura: 0—45 ℃ Humedad: 5%—95%(sin agua de condensado) |
Ventaja
1. X, módulo de tornillo de precisión del eje Y, accionamiento del motor de servomotor, constituye el sistema de transmisión de la máquina. Módulo de tornillo de precisión es la última estructura de transmisión patentada.
2. Diseño de ruta óptica constante, agregue los espejos tercero y cuarto (total cinco espejos) y muévase con la cabeza del láser para mantener constante la longitud de ruta óptica de salida óptima.
3. El haz reforzado con el eje X se puede instalar con un tubo láser de haz combinado de 240 W.

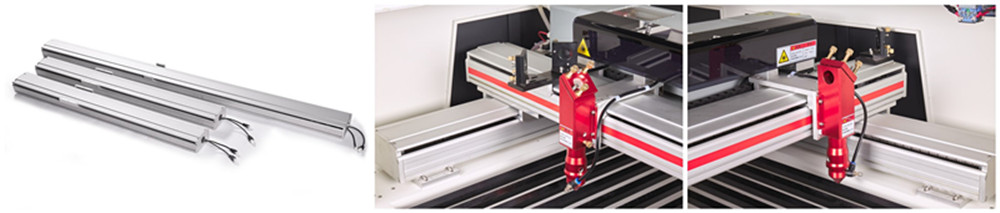

Módulo de tornillo de precisión Camino óptico constante Haz reforzado con eje X
Caracteristicas de producto

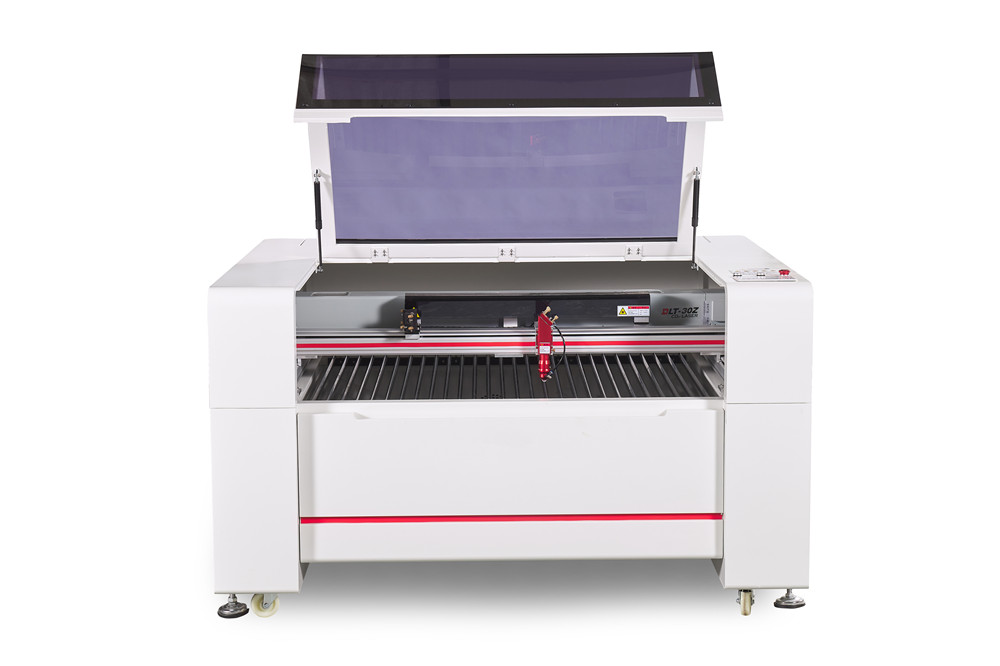

1390S La máquina de corte con láser es un tipo de máquina desarrollada para la comodidad de los requisitos de corte de los clientes para varios materiales.
◆ Concepto de diseño especializado, adaptado a los usuarios en diferentes industrias, estructura razonable, apariencia hermosa y practicidad.
◆ El perfil fundido por el molde de alta precisión tiene una estructura mecánica de alta resistencia, alta estabilidad, movimiento de control numérico estable, alta velocidad, alta precisión, sin ajuste para la operación a largo plazo y la precisión de grabado permanece sin cambios. El concepto de diseño de la penetración delantera del cuerpo de la máquina puede facilitar la alimentación de adelante hacia atrás, y es adecuado para procesar piezas de trabajo de longitud ilimitada.
◆ Concepto de diseño estable y perfecto, sistema avanzado de enfriamiento industrial y función de protección automática sin alarma de agua han mejorado la estabilidad y la seguridad del trabajo continuo. El diseño perfecto a prueba de polvo y anti-contaminación mejora enormemente la estabilidad de toda la máquina.
◆ Adopta el diseño de la ruta de luz de vuelo, con una estructura única, desviación de ruta de luz pequeña, alta estabilidad y ajustes convenientes. Los accesorios ópticos utilizan los espejos importados de la más alta calidad y los espejos de enfoque, con la mayor reflectividad y transmitancia entre accesorios similares, facula más delgada y una fuerza de corte más fuerte.
Mostrar la aplicación
Embalaje
